Болт мяч или сварочный мяч?

Кодекс дизайна

JGT 10-2009 Стальная сетка шариковые шарнисты

Jgt11-2009_steel Grid Сварные полые шариковые суставы

Приложение Bolt Ball Sastts

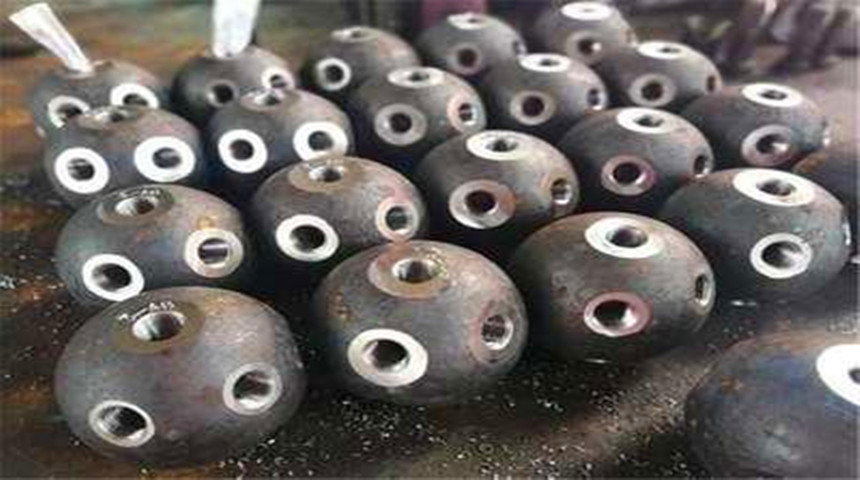

В основном используются болтовые шариковые соединения в основном в сетке и сетчатыми оболочками, они состоят из стальных шариков, высокопрочных болтов и рукавов, крепления винтов, конусных головок (герметизирующих пластин) и других компонентов.

Сетка с болтовым шарниром подходит для конструкции крыши с небольшим пролетом, легким весом крыши и простой функцией здания.

Для крыши с пролетом более 45 млн., Крыша принимает железобетонные плиты и другие тяжелые крыши, или крыши зданий с высоким значением и плотным персоналом, такими как аэропорты, станции и выставочные центры, сварные шаровые сетки должны быть использованы Полем

Болтовые шариковые суставы не являются тонкостенными суставами, а их диаметр не должен превышать 300 мм; Обычно используемая спецификация максимального болта составляет M64.

Сварные шариковые суставы Applicaton

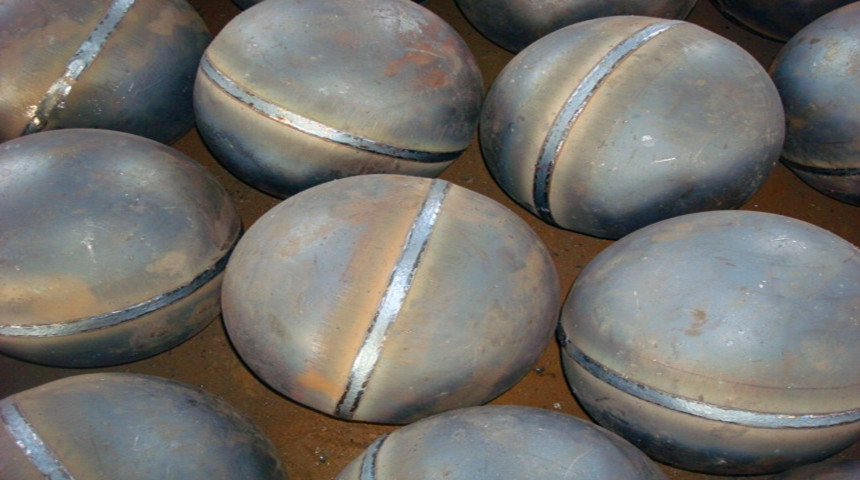

Сварные полые сферы в основном используются в сеточных ферментах и ​​сетчатых оболочках, а также могут применяться в мульти-барных перекрестных соединениях и опорных суставах в конструкциях трубки.

1. Когда сварные шариковые соединения используются для двойных слоев или многослойных сетей или сетчатых оболочек, их следует рассчитывать как шарнирные соединения; При использовании для однослойных сетчатых оболочек их следует рассчитывать как жесткие суставы; При использовании для плоских или космических ферментов они должны рассчитывать, как рассчитывают жесткие суставы.

2. Когда внешний диаметр мяча превышает 300 мм, ребра могут быть добавлены внутри полого шара, чтобы увеличить способность подшипника соединения; Когда внешний диаметр мяча больше или равен 500 мм, в шаре следует добавлять односторонние или перекрестные ребра. Ребра должны быть расположены в осевой плоскости стержня с большой осевой силой, а его толщина должна быть не меньше, чем толщина шариковой стенки.

3. Минимальный, включенный угол стержня, подключенного к сварному половому сферическому соединению, не должен быть менее 30 °, а чистое расстояние между соседними стержнями не должно составлять не менее 10 мм. Когда напряжение стержня невелика, чистое расстояние может быть принято как 0.

4. Соединение между стальной трубной стержней и полым шар должен быть оборудован внутренним вкладышем. Если толщина стенки больше или равна 6 мм, следует предоставить скос, и если толщина стенки меньше 6 мм, кония может не быть предоставлено.

5. Избегайте использования больших шариков для небольших труб.

Давайте послушаем преимущества и недостатки от Chatgpt

Q: Каковы преимущества и недостатки болтовых шариковых суставов и сварных шариковых суставов в структуре сетки?

Chatgpt отвечает:

Преимущества конструкции сетки с болтовыми шаровыми шарнирами:

1. Это легко установить и разобрать, и может быстро собирать и разобрать структуру;

2. Узел не должен быть предварительно обработан, его можно использовать напрямую;

3. Его можно собрать на месте, подходящее для случаев, требующих быстрой установки и разборки;

4. Может быть повторно использован.

Недостатки болтовых шариковых суставов конструкции сетки:

1. Поскольку метод соединения является подключением к болту, требования точности установки для узлов относительно высоки, и операция должна быть строго в соответствии с требованиями проектирования;

2. Поскольку соединение узлов может стать свободным, требуется регулярный осмотр и обслуживание.

Преимущества сварочных узлов мяча:

1. Соединение стабильное и не будет ослабить;

2. Он может противостоять большой силе и обладать высокой структурной стабильностью;

3. Соединение узла более красивое, не нужно использовать болты и другие соединительные детали, а структура более краткая.

Недостатки сварочных шариковых узлов:

1. Сварка требует профессиональных навыков и имеет высокие требования к методам сварки и работников;

2. Если структура должна быть изменена или разобрана, ее необходимо разрезать и переоценить, что нелегко разобрать и повторно использовать;

3. Требоватная обработка требуется, а время работы наступает длиннее.
